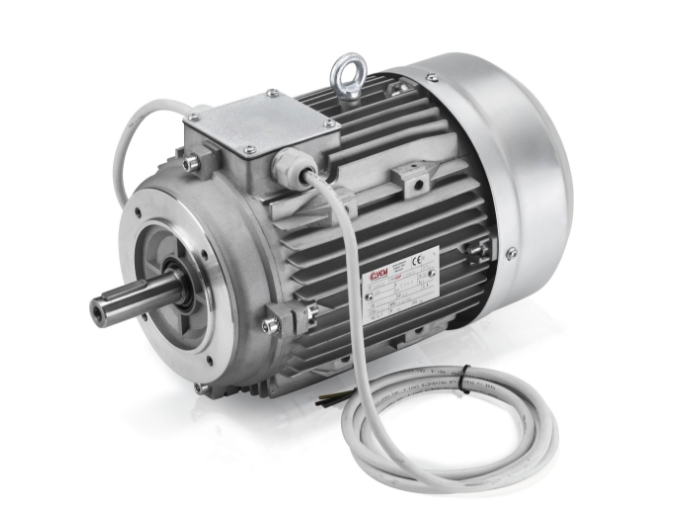

Serie 6P/6V – Motori elettrici trifase alluminio doppia polarità

• Motori elettrici in alluminio asincroni trifase a doppia polarità: 2/4 poli e 4/8 poli singolo avvolgimento (Dahlander), 4/6 poli e 6/8 poli doppio avvolgimento.
• I motori elettrici trifase a doppia polarità Elvem sono studiati per tutte le applicazioni nelle quali è necessario ottenere una variazione di velocità durante il processo produttivo.
• A partire dal 2017 i motori elettrici in alluminio asincroni a doppia polarità Elvem sono identificati dalle sigle: 6P (coppia costante), 6V (coppia quadratica)

• 2/4 poli (300/1500 rpm) coppia costante collegamento Dahlander da 0,30/0,22 kW a 9,5/7,5 kW
• 2/4 poli (300/1500 rpm) coppia quadratica collegamento Dahlander da 0,35/0,08 kW a 10,3/2,6 kW
• 4/8 poli (1500/750 rpm) coppia costante collegamento Dahlander da 0,2/0,1 kW a 5,5/4 kW
• 4/8 poli (1500/750 rpm) coppia quadratica collegamento Dahlander da 0,22/0,05 kW a 6,1/1,4 kW
• 4/6 poli (1500/1000 rpm) coppia costante avvolgimenti separati da 0,37/0,22 kW a 5,1/3,3 kW
• 4/6 poli (1500/1000 rpm) coppia quadratica avvolgimenti separati da 0,15/0,08 kW a 5,9/2 kW
• 6/8 poli (1000/750 rpm) coppia costante avvolgimenti separati da 0,18/0,13 kW a 3/2 kW
• 6/8 poli (1000/750 rpm) coppia quadratica avvolgimenti separati da 0,25/0,09 kW a 3,5/1,5 kW
• 2/6 poli doppio avvolgimento
• 2/8 poli doppio avvolgimento
• 4/10 poli doppio avvolgimento
• 4/12 poli doppio avvolgimento
• 6/12 poli Dahlander YY-Δ
• 6/12 poli Dahlander YY-Y
• 4/16 poli doppio avvolgimento
• 8/16 poli Dahlander YY-Δ
• 8/16 poli Dahlander YY-Y
• Carcassa in alluminio
• Piedi modulari
• Protezione standard IP55. A richiesta altre protezioni, visita la sezione esecuzioni speciali
• Cuscinetti lubrificati a vita
• Isolamento standard classe F. A richiesta altri livelli di isolamento, visita la sezione esecuzioni speciali CLH
• Verniciatura standard RAL5010. A richiesta altre verniciature, visita la sezione esecuzioni speciali VSP

In precedenza i motori elettrici trifase erano codificati con le sigle 6AP (coppia costante) e 6AV (coppia quadratica).

I motori Elvem doppia polarità hanno il voltaggio di serie 400V +/-10%, la protezione IP 55 e l’isolamento classe F.

Motori a tensione speciale TS, con protezioni maggiori e altri optional, sono disponibili alla sezione Esecuzioni speciali in base alle necessità del cliente.

Grandezze standard IEC da 71 a 132. Altre grandezze / polarità fornibili su richiesta.

Corpo motore con piede modulare per versatilità nell’installazione, cuscinetti sigillati lubrificati a vita. Hanno efficienza elevata e notevole resistenza ai sovraccarichi.
